ADC电压明明稳定，采样值为什么总是偏低？

做MCU ADC时，有一种问题非常常见。

万用表量引脚是2.000 V，示波器看也没什么明显噪声，可程序换算出来长期只有1.93 V、1.95 V。

于是开始校准ADC、改VREF、做平均滤波，折腾半天误差还在那里。

这种情况我一般先问一句：你的ADC前面到底接了多大的源阻抗？采样时间设了多少？

很多人理解ADC输入时，会把它想成万用表：输入阻抗很高，所以前面怎么分压都无所谓。

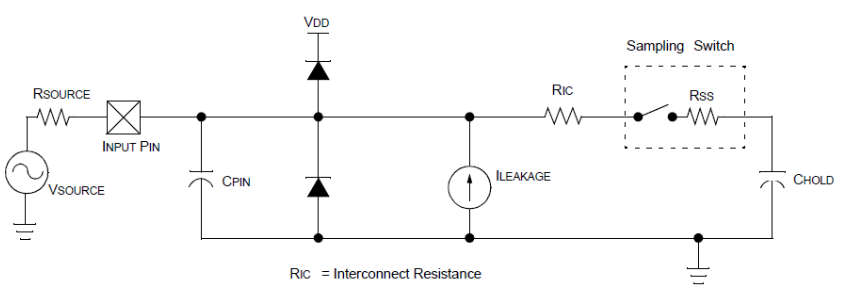

但MCU里常见的SAR ADC在真正采样时，会闭合一个内部开关，把外部输入接到一颗Sample-and-Hold电容上。

这颗电容要在有限的Acquisition Time里充到接近VIN，然后开关断开，ADC再对这个被“存住”的电压做转换。

问题就出在这里：如果外部信号源阻抗很大，给这颗小电容充电的RC时间常数就变大。采样窗口已经结束了，电容还没充到真实输入电压，结果自然偏低。

万用表测的是相对慢的直流状态，而且输入阻抗通常很高。

ADC的动作却很短。每一次采样，都可能在几十ns、几百ns或者几µs的时间里对输入端抽取一小包电荷。

所以“ADC脚静态电压正常”和“采样瞬间已经稳定”是两回事。

尤其是前面用100kΩ、几百kΩ电阻做分压，为了低功耗又把电阻做得很大时，问题最容易出现。

ADC位数越高，对Settling Error越敏感。12 bit想真正达到12 bit精度，内部采样电容需要比8 bit、10 bit更加充分地稳定。

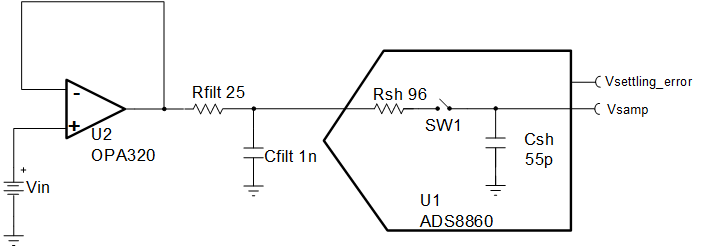

图2：ADC外部驱动与内部Sample-and-Hold并不是彼此独立，前端必须在采样窗口内把内部电容充到目标精度。

这个现象更有迷惑性。

例如ADC通道A上一拍采的是3.0 V，下一拍立刻切到通道B的0.5 V。如果B的源阻抗很高，内部采样电容上前一通道残留的电荷没来得及完全释放和重新建立，B的结果可能就被A“带偏”。

反过来也一样：从低电压通道切到高电压通道，第一次采样值可能偏低，第二次、第三次才逐渐接近。

这也是为什么有些项目里会看到一个很土但有效的办法：切通道以后先丢掉第一次转换结果，再读第二次。

它能缓解问题，但最好还是把根因搞清楚——源阻抗、采样时间和内部采样电容之间到底是否匹配。

如果芯片允许调ADC Sampling Cycles，先把采样时间明显拉长再测。

结果立刻接近真实值，方向基本就对了。

第二个验证动作，是临时把分压电阻减小一个数量级。例如原来470kΩ/100kΩ，实验时换成47kΩ/10kΩ，再看ADC结果是否改善。

第三个动作是在ADC脚附近加合适的小电容，形成一个Charge Reservoir，让采样瞬间需要的电荷先由这个电容提供，而不是全部通过高阻信号源现充。

但RC也不能随手乱加。电容太大、串联电阻太大，会限制信号带宽；快速变化的模拟量可能又跟不上。

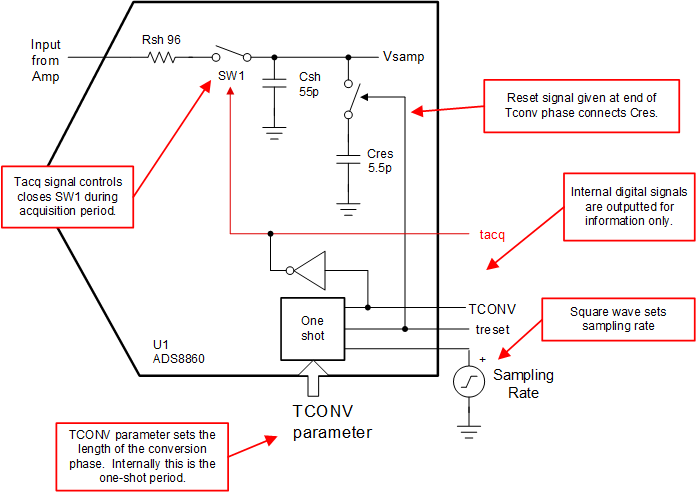

图3：SAR ADC一个周期由Acquisition和Conversion组成，采样时序决定输入建立时间。

第一，翻Datasheet里的ADC Analog Input Model和Maximum Source Impedance，不要只看“12-bit ADC”这几个字。

第二，按最差通道切换压差计算或估算Acquisition Time。前一通道和后一通道差得越大，Settling压力越明显。

第三，高阻传感器、精密分压和高速采样之间如果冲突明显，就加Buffer，不要硬让ADC直接吃。

第四，VREF也要查，但顺序别反了。采样时间不够时，换再准的Reference也救不了前端没有稳定下来的电压。

一句工程判断：ADC采样不准，别只盯“多少位”；先确认内部那颗采样电容有没有时间真正充到位。
