Buck静态输出正常，一跳负载为什么就掉压振铃？

很多Buck调到最后，会卡在一个特别典型的问题上。

空载电压正常，1 A、2 A、3 A稳态带载也都正常。可电子负载一做Step，VOUT立刻掉一截，后面还抖好几下才回来。

这时候最常见的做法是继续加输出电容。能改善一点，但加到后来板子越来越大，波形还是不漂亮。

因为这里有两件事混在一起：第一下掉多少，和后面怎么收回来，不完全由同一个东西决定。

假设Buck原来只带0.5 A，负载瞬间跳到3 A。

电感电流不能从0.5 A在零时间里变成3 A。电感有自己的di/dt限制，所以最开始缺的那部分电流，只能先由输出电容来补。

电容一放电，VOUT自然往下掉。这一下的大小会受到负载步进幅度、上升沿速度、COUT容量以及ESR等因素影响。

负载释放时则相反。电感里还存着能量，负载已经不要这么多电流了，多出来的电流会灌进输出电容，所以VOUT往上冲。

所以Load Transient里同时出现Undershoot和Overshoot，本身并不奇怪。关键是幅度多大，以及多久能稳定下来。

图1：不同环路带宽和稳定裕量下，负载跳变后的VOUT恢复形态差别很明显。

很多波形在负载切换瞬间，会先出现一个特别快的台阶。

这部分很可能和输出电容ESR、测试回路以及负载边沿有关。负载瞬态资料里也经常把这一段单独拿出来看：非常快的初始电压跳变，并不是单靠提高环路带宽就能消掉。

因此，看到VOUT突然跳一下，不要马上把COMP电阻电容全改一遍。

先把示波器时间轴拉开：是一个很快的瞬时台阶，还是后面几十微秒、几百微秒还有明显的低频起伏？两种现象对应的排查方向不一样。

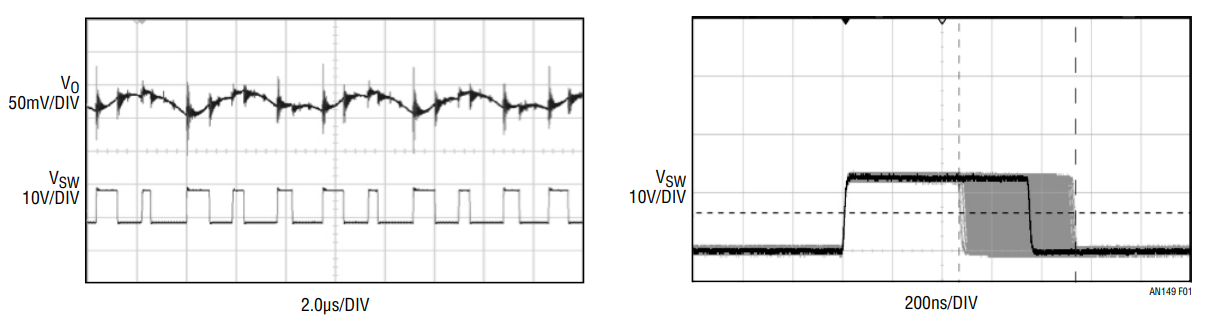

图2：环路不稳定时，输出电压和SW节点可能出现持续或准持续的异常波动。

如果负载跳变以后，VOUT不是平滑回到目标值，而是出现一串逐渐衰减的振铃，就要开始关注Phase Margin。

相位裕量太低时，反馈环路很容易表现出欠阻尼。波形上看，就是负载一推，VOUT像弹簧一样来回摆。

相位裕量继续变差，振铃衰减会越来越慢，最后甚至变成持续振荡。

反过来，环路做得特别保守、带宽很低，系统可能非常稳定，却反应太慢。波形不一定振，但VOUT下冲很深，恢复时间很长。

所以补偿不是“稳定就行”。目标是让它既有足够稳定裕量，又能尽快对负载变化做出反应。

别一上来就做0 A到满载。先从一个中等幅度开始，例如20%到80%，更容易看出波形形态。

电子负载的Slew Rate要记下来。负载上升沿差10倍，VOUT峰值可能完全不是一个结果。

示波器量VOUT时尽量用短地弹簧或同轴方式，别让探头长地线把开关噪声一起捡进来。

同时抓VOUT和IOUT。如果能再看IL更好。你会很直观地看到：负载已经上去了，电感电流还在往上追。

最后再去做Bode Plot。负载瞬态是很好的快速筛查手段，但真正要定量看Loop Bandwidth和Phase Margin，频域测量更靠谱。

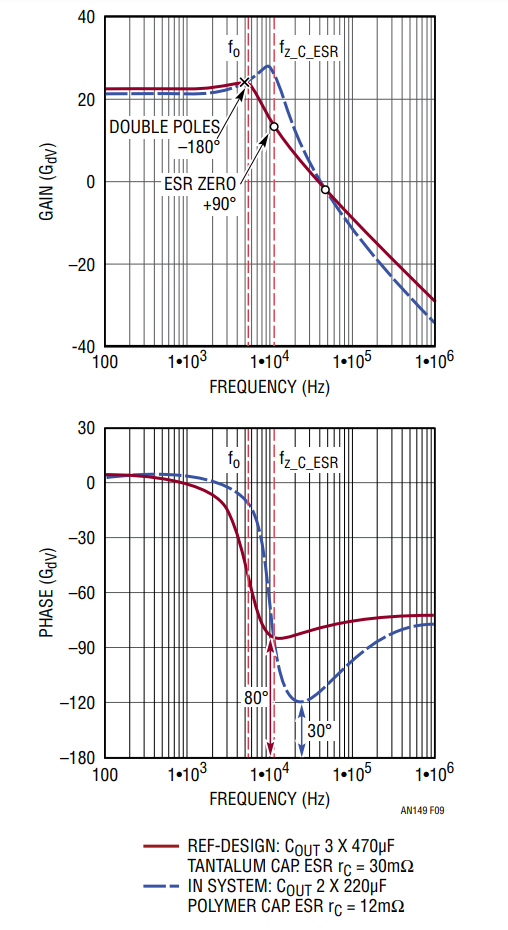

图3：输出电容及其ESR会改变Buck功率级的增益与相位特性，进而影响补偿设计。

如果主要问题是瞬态第一下太深，输出电容容量、ESR、负载di/dt和功率级响应能力都要看。

如果第一下还能接受，但后面振铃很多，重点就转向Compensation和Phase Margin。

如果完全不振，但恢复特别慢，也可能是环路带宽做得过低。

这就是为什么同样一句“负载跳变掉压”，不能只靠多并两颗电容处理。

一句工程判断：负载瞬态波形要分段看——第一下看储能和寄生，后面的恢复过程看环路。
