裸板S11很好，装进外壳后天线为什么跑频？

射频板第一次调天线时，最容易出现一种“先开心、后返工”的情况。

裸板接VNA，S11在2.44 GHz附近很漂亮，谷底也够深。板子一装进塑料外壳，谐振点却往低频跑；手一握住产品，曲线又继续变。

这不一定是天线画错了。

更常见的原因是：你第一次调的其实是“裸板天线”，而产品最后用的是“整机天线”。

天线附近不是只有铜线本身在工作，周围还存在很强的近场电磁能量。

塑料虽然不是金属，但它有介电常数和损耗。外壳靠近天线以后，相当于改变了天线周围原本由空气组成的介质环境。

最常见的结果之一就是谐振频率往低处移动，也就是大家常说的Detuning。

公开的天线选型资料里就有Free Space、Plastic Casing以及Human Hand的对比。同一天线换一个周边环境，S11和阻抗位置都会跟着变。

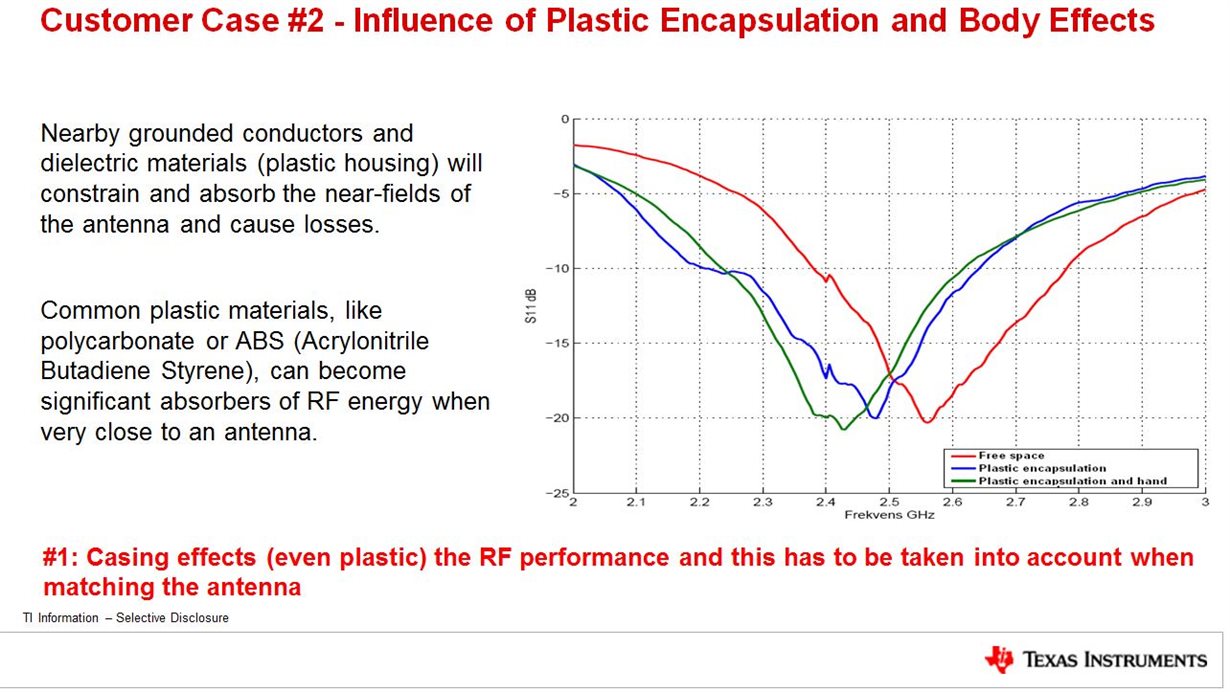

图1：塑料外壳以及人体靠近天线后，会改变近场环境并使S11、谐振位置发生变化。

电池、LCD排线、金属螺柱、喇叭、屏蔽罩、USB线，甚至一块新加的地铜，都可能改变天线附近的场分布。

PCB天线尤其敏感，因为很多Monopole、IFA、MIFA本来就依赖PCB Ground Plane作为整个辐射结构的一部分。

你把板子尺寸改了，Ground Shape改了，天线和地之间距离变了，严格来说天线已经不是参考设计里的那一副天线。

所以“我完全照抄参考天线，为什么S11不一样”这个问题，本身就少看了半个系统：参考板的地、外壳和周边环境也属于天线的一部分。

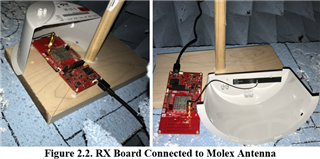

图2：真实产品中天线会与PCB、外壳和线缆一起工作，安装位置本身就是天线调试条件的一部分。

调天线最怕看见曲线跑了，马上开始一颗颗换π网络。

先判断是Resonance跑了，还是只是Match变差。

如果谐振点整体从2.45 GHz移到2.30 GHz左右，说明天线的等效电长度或介电环境已经明显改变。只靠匹配网络把S11硬拉回去，不一定能把Radiation Efficiency一起救回来。

有一句射频工程师常说的话很形象：你可以把一块石头匹配到50Ω，但它不会因此变成好天线。

所以先看Natural Resonance在哪，再决定是修天线几何长度，还是只需要用匹配网络把阻抗拉回50Ω。

最终版本至少要把PCB放进正式外壳再测。

如果是手持设备，还应该看看人手握持后的变化；如果产品实际会贴墙、装金属支架、靠近电池，也应该把这些环境带进去。

VNA测试线本身也会干扰小天线。线缆可能成为天线的一部分，所以要做合适的Calibration/Port Extension，并尽量固定走线姿态。必要时在线缆上加Ferrite，降低馈线外导体上的共模电流。

你真正想测的不是“实验桌上最好看的S11”，而是产品最终使用状态下的S11。

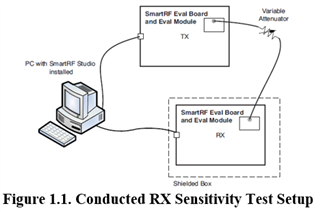

图3：射频性能测试需要把参考面、线缆和测试连接方式控制清楚，否则测试夹具本身也会混入结果。

量产产品很难保证第一版PCB天线完全不用调。

预留一个π网络，哪怕初始版本只贴0Ω、另外两个位置NC，都给后续调试留了一条路。

第一次样机回来以后，在完整外壳状态下测阻抗和Smith Chart，再根据实测结果确定C/L值。

但匹配网络的位置要尽量靠近天线馈点，走线本身也要短。否则你以为在调天线，其实把匹配网络到天线之间那一截传输线也一起算进去了。

一句工程判断：天线最后不是“在PCB上调好”，而是在产品最终形态里调好。
