跨电压域接口不只要在两边都上电时能通信，还要在任意一边掉电时保持高阻和确定状态

主电源已经关闭，万用表却在芯片VDD上量到一段残余电压；拔掉通信线，电压立刻消失。这个现象常被误判成电源芯片漏电，真正的供电路径却可能藏在GPIO里。

多电源系统里，一侧芯片先掉电，另一侧接口仍输出高电平。只要输入结构存在到电源的钳位通路，电流就可能从IO流入掉电域。

这不是普通的电平高低问题。电平兼容要与上电时序一起判断，掉电状态必须单独作为一个工作模式设计。

两边都上电正常，最容易掩盖风险

3.3V输出接1.8V输入，电平转换器在正常供电时可以稳定工作，不代表1.8V域关闭后仍安全。掉电时，输入脚的允许条件和内部通路可能完全不同。

规格书里要找的关键词包括Ioff、partial power-down、power-off protection和high-impedance when VCC=0。没有这些保证，不能默认芯片掉电后输入天然高阻。

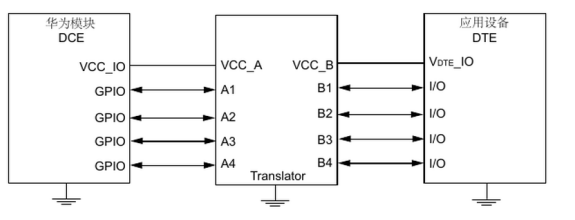

图1  双电源转换器应明确VCC_A与VCC_B的掉电状态

集成电平转换器还要看两个电源的启动顺序。有些器件允许任意顺序，有些要求某一侧先上电，外部OE脚也可能需要在电源稳定后再释放。

倒灌电流会把芯片推到半上电区

当IO电压高于掉电域VDD加上内部结压降，钳位结构可能导通。电流给内部电源节点充电，VDD会升到一个不高不低的电压。

这个电压未必能让芯片正常启动，却足以让部分晶体管导通，增加静态电流、干扰复位，甚至影响下一次上电。异常表现可能是关不干净、启动失败或外设反复复位。

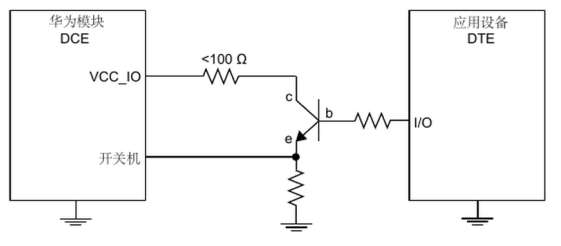

图2  低有效控制信号通过晶体管隔离两个电源域

串联电阻可以限制电流，但不能自动保证状态安全。阻值过大又会拖慢边沿，必须结合允许注入电流、信号速度和输入漏电一起计算。

外部晶体管也可能有隐藏PN结

用分立晶体管做电平转换时，基极、集电极和发射极之间的结在异常电源顺序下可能正向导通。正常方向可用，不代表反向供电安全。

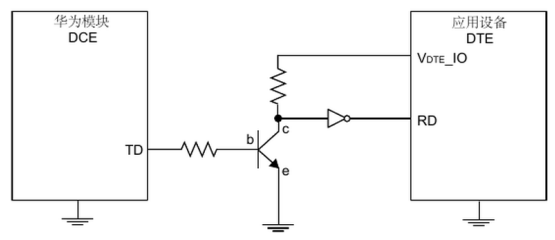

图3  上拉电源位置会决定掉电时的电流方向

上拉电阻接在哪个电源域，决定了信号的默认高电平由谁提供。若上拉接到常开电源，而接收芯片已经掉电，同样可能形成持续注入。

双向总线尤其要慎重。简单MOS电平转换依赖两侧上拉和阈值，掉电高阻能力要回到具体器件结构，不能从正常通信波形推断。

按三种电源状态逐项验收

状态一是两边上电，检查电平和速度；状态二是A上电B掉电；状态三是B上电A掉电。后两种都要测IO电流和掉电侧VDD，确认没有异常抬升。

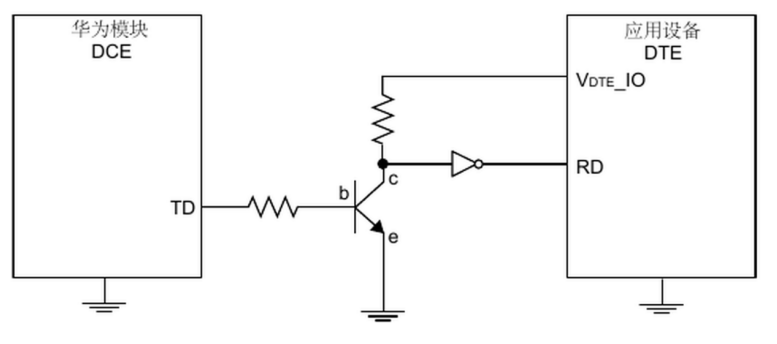

图4  带本地上拉与逻辑隔离的结构可降低倒灌风险

示波器同时看两个电源与接口线，特别关注电源下降到阈值附近时IO是否仍被驱动。固件应在关电前把输出切为高阻，但硬件不能把安全完全押在软件执行顺序上。

若无法保证时序，优先选带掉电保护的转换器、总线开关或隔离器，并让OE由稳定电源控制。这样即使某侧失控，也能把通路切断。

传感器中断线、UART和SPI片选都可能成为倒灌入口。低速控制线数量多、分布散，关机排查时应逐根断开，而不是只盯主数据总线。

外设模块如果还有USB、调试器或下载器供电，也可能通过接口反向抬高主板电源。验证掉电状态时要覆盖所有外部连接，实验室只拔主电源并不等于完全掉电。

电源时序问题有时只在快速重上电暴露。掉电域被IO托住后，内部复位没有完全释放，再次上电的斜率和门限关系会与冷启动不同。

系列电阻的限流值应按最坏电压差和允许注入电流计算，同时检查RC边沿是否满足接口时序。一个电阻同时影响安全和信号完整性，不能只凭经验选1kΩ。

硬件完成后，固件仍应在关电前把跨域输出切为高阻，并设置上电后的释放顺序。软硬件两层同时存在，才能覆盖程序跑飞或掉电过快的情况。

测量残余VDD时，万用表的高阻输入很容易看到一个看似稳定的电压。增加受控小负载并观察电压是否快速掉落，可帮助区分弱漏电与足以驱动内部电路的倒灌。

若接口包含ESD器件，保护阵列本身也可能把信号钳到某个电源轨。电源域关闭时要把板级保护器件和芯片内部保护一起画入等效通路。

掉电高阻规格通常仍有允许漏电，并带温度条件。低温样机正常、高温关机电流上升时，应按最高结温读取Ioff上限，而不是用室温典型值。

电源芯片若带输出放电功能，倒灌电流会与放电电阻持续对拉，表现为异常功耗和缓慢下降。关闭电源后同时量输入电流、VDD和接口电流，更容易分清来源。

结论

接口能正常通信，只证明两边上电时的电平设计通过。真正稳健的跨域接口，还要在任一电源关闭时保持高阻、无倒灌、可再次启动。

遇到关机后VDD仍有电，先拔掉接口线做对比，再逐根测注入电流。很多“电源漏电”，顺着GPIO就能找到来路。
