MOS并联参数一样，电流为何仍不均？

MOS并联参数一样，电流为何仍不均？

同型号、同批次只能缩小参数差异，不能替代支路对称与开关瞬态验证

两颗MOS并联，直流电阻差不多，散热器也共用，为什么热像上总有一颗更热？把电流表放在平均值上，可能看不出问题；把时间轴拉到开通和关断瞬间，电流分配往往早已失衡。

并联设计常把RDS(on)当作唯一均流参数。稳态时，导通电阻的正温度系数确实有助于均流，但开关沿发生得更快，阈值、跨导和支路寄生先决定谁抢到电流。

工程判断是：同型号不等于动态一致，均流要同时管器件差异、栅极回路、功率回路和热路径。

先开通的器件，会先承受电流尖峰

MOS的VGS(th)存在分布。阈值更低的器件更早进入导通区，在另一颗还没有建立通道时，它已经承担了大部分负载电流。

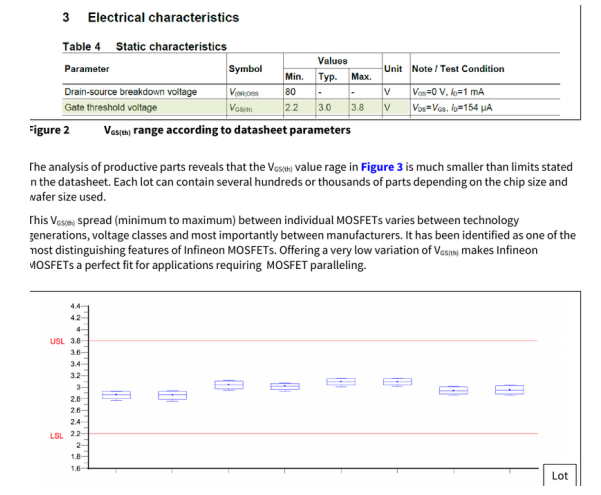

图1  同一型号的阈值仍有规格范围和批次分布

数据手册的阈值测试电流通常很小，不能用来直接计算大电流下的导通能力，但它能提示器件之间的开启先后差。真正验证要看目标驱动电压下的转移特性和开关波形。

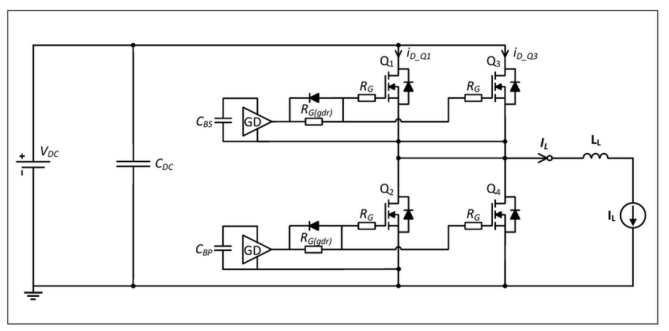

若两颗MOS共用一个远端栅极电阻，栅极支路的走线、电感和米勒耦合仍会不同。更稳妥的做法是每颗器件保留独立栅极阻尼，并让驱动分叉尽量靠近器件。

稳态均流好，不代表开关沿安全

理想匹配时，两支路电流波形几乎重合。参数一旦失配，开通瞬间会出现一高一低，随后才逐渐回到接近平均值。

支路寄生电感会维持这段不平衡。电流想从先导通的器件转移到另一支路，需要改变各自回路中的电流，寄生电感会阻碍这种快速变化。

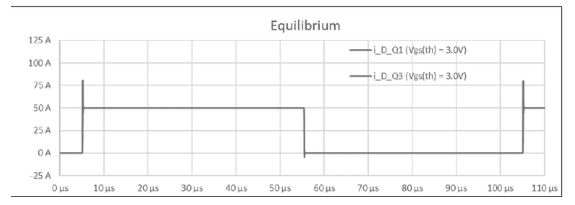

图2  参数匹配时两颗并联MOS的电流波形接近重合

因此，示波器只在导通平台中间取一个点，会错过最危险的尖峰。应覆盖开通、关断和稳态三个窗口，并让两支路测量链路带宽一致。

布局对称要看电流走向，不看外形

两颗器件在PCB上镜像摆放，不代表电气对称。母线从左边进入、负载从右边离开时，靠近入口和出口的支路会拥有不同铜阻与寄生电感。

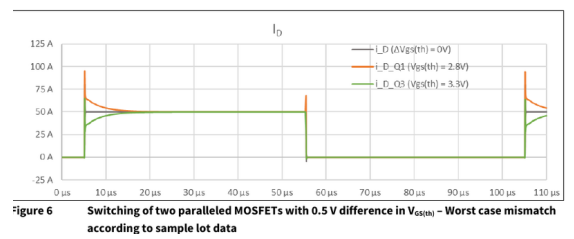

图3  阈值失配会在开关瞬间形成明显的支路电流差

Kelvin源极、栅极回路和功率源极应分清。驱动参考若借用了大电流源极铜皮，源极反弹会直接改变有效VGS，让本来很小的支路差异被放大。

散热也要对称。铜面积、过孔和风道不同会让结温分开，温度又会改变RDS(on)、阈值和开关速度，形成新的分配偏差。

把均流验证变成四张图

第一张是两颗VGS，第二张是两支路电流，第三张是两颗VDS，第四张是稳定后的温升。四张图要在相同触发和工况下对齐。

若电流差主要出现在开关沿，优先调整栅极阻尼、驱动分叉和支路寄生；若稳态持续偏差，再检查铜阻、器件RDS(on)和热耦合。

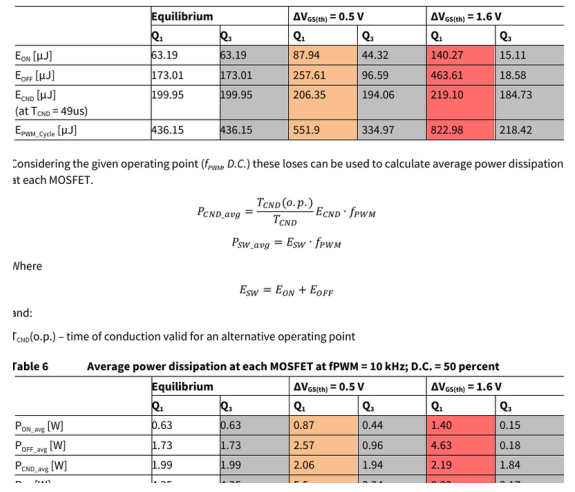

图4  电流失配会转化为开关损耗和平均功耗的不均衡

器件越多，并联误差的最坏组合越复杂。不能把单颗允许电流简单乘数量，应按最热、最先导通那颗器件的损耗和结温留余量。

电流探头或分流器本身也会破坏对称。两支路使用不同长度引线、不同阻值分流器，测到的失衡可能包含测试夹具影响。验证夹具应镜像，并先做零点与带宽校准。

共用栅极驱动器的峰值电流能力要覆盖所有并联器件的总栅极电荷。驱动能力不足会拉长米勒平台，器件之间的阈值和寄生差异也有更长时间发挥作用。

反并联体二极管或同步整流反向恢复期间，均流机制与纯导通不同。某颗MOS先承担恢复电流时，开通损耗会显著集中，必须在换向工况下单独验证。

温度测量不能只看外壳表面。器件热阻、焊盘和铜皮不同会让结温差大于壳温差。必要时结合损耗计算或热模型估算最热结温。

量产替代料即使封装和RDS(on)相同，VGS(th)、Qg和反向恢复仍可能不同。并联设计的器件替代评审应把动态参数纳入，而不是只比较静态导通电阻。

源极公共电感会把功率电流变化反馈到栅极回路。某支路电流上升更快时，源极反弹会暂时降低有效VGS，这种负反馈可能帮助均流，也可能因布局不一致变成振荡源。

每颗MOS独立栅极电阻的阻值不一定完全相同。可在波形证据支持下微调开通速度，但不应靠故意做很大差异来掩盖功率回路不对称。

短路或过流工况更考验动态分担。保护检测若只量总电流，某一支路可能已超过脉冲能力而总电流仍未触发阈值，应核对最坏支路SOA。

并联数量增加后，栅极环路之间还可能通过公共阻抗互相耦合。局部去耦、驱动回流和阻尼要随器件数量重新设计，不能简单复制单管驱动。

把均流结果写进设计验收：最坏输入、最高温度和最大负载下，任一支路的峰值电流、平均损耗与结温都不得只靠典型平均值判断。

结论

并联MOS的均流不是一张BOM能保证的。器件参数只是一部分，真正把差异放大的，常是栅极、功率和热三条路径的不对称。

先用双支路波形确认不均发生在哪个时间段，再改对应回路。否则只换更大电流的MOS，可能只是把同一个问题推迟到更高负载。
