P1dB还没到，三阶互调为何已冒头？

P1dB还没到，三阶互调为何已冒头？

P1dB看的是增益何时明显压缩，IP3看的是三阶产物以多快速度逼近主信号

单音测试时，功放增益还很平，离P1dB似乎还有余量；换成双音输入，主信号旁边却已经长出两根三阶互调。滤波器很难处理，因为它们离目标信号太近。这个现象并不矛盾，两项指标观察的是非线性的不同阶段。

P1dB属于大信号压缩指标，强调实际增益相对小信号线性值下降1dB。IP3则由基波和三阶互调的增长趋势外推得到，常用来比较小到中等信号下的线性度。

没到P1dB，只说明增益尚未压缩1dB，不代表三阶失真为零。

P1dB回答的是增益还能不能保持

理想线性放大器的输出功率随输入等比例增长。真实功放接近电压、电流或偏置边界后，输出增长开始变慢，增益从小信号值向下压缩。

当实际输出比线性外推低1dB，对应的输入或输出功率分别称为输入P1dB和输出P1dB。引用指标时要写清是哪一个参考。

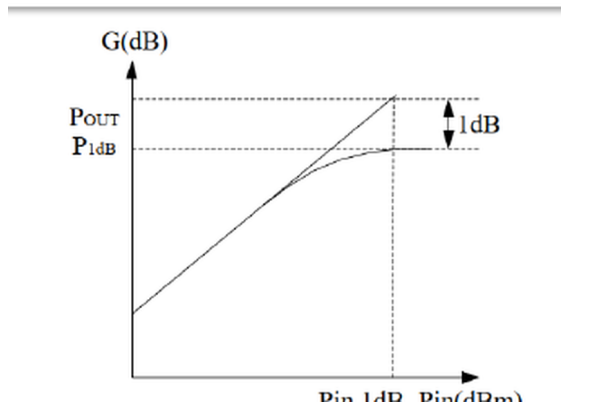

图1  P1dB是实际增益比线性外推低1dB的位置

P1dB测试通常用单音逐步提升功率，记录增益曲线。步进太粗、参考面未统一或仪器本身压缩，都会让读数产生偏差。

IP3回答的是三阶产物增长有多快

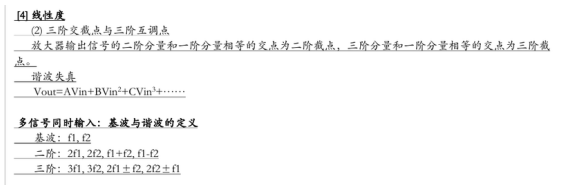

两个频率f1和f2同时进入非线性器件后，三次项会产生2f1-f2和2f2-f1。它们落在两个主音附近，常无法用带通滤波器单独滤掉。

在未明显压缩的区域，基波输出通常按每增加1dB输入上升约1dB，三阶产物则上升更快。两条直线外推的交点就是三阶截点。

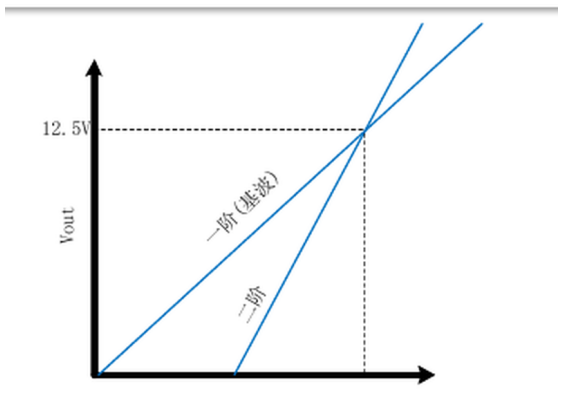

图2  三阶分量随输入增长的斜率快于一阶基波

截点是外推指标，器件通常在真正到达交点前已经压缩。因此不能把OIP3理解成可实际输出的功率能力。

为什么P1dB前就能看到IM3

非线性不是到某个功率突然打开，而是从很小幅度就存在。输入较低时三阶产物埋在噪声里，功率上升后它以更快斜率露出，而基波增益仍可能尚未压缩1dB。

系统对邻道、EVM或互调的要求往往比增益压缩更严格。通信发射机即使离P1dB还有数dB，也可能因为IM3先触碰频谱模板。

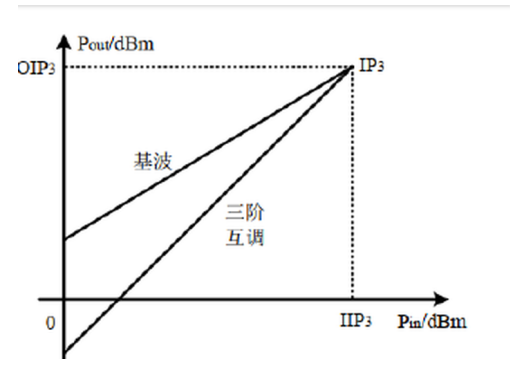

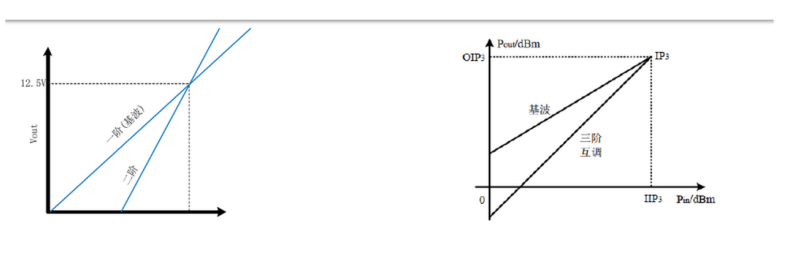

图3  基波与三阶互调的外推交点定义IIP3或OIP3

偏置、负载阻抗和温度都会同时影响P1dB与IP3，但二者变化不一定按固定差值移动，不能用一个经验常数替代测量。

把双音测试条件写完整

记录f1、f2、音调间隔、每音输入功率、DUT参考面和分辨率带宽。两音总功率与单音功率的换算不清，会直接造成结果误读。

图4  双音输入会产生靠近主信号的2f1-f2与2f2-f1分量

确认信号源、合路器和频谱仪自身的互调底噪低于DUT产物。可改变输入功率观察IM3斜率，若不符合预期，先排查测试链压缩和杂散。

单音P1dB与双音IP3应一起保留。前者告诉你大信号余量，后者告诉你邻近失真的增长趋势，两者共同描述功放线性区。

IIP3与OIP3相差小信号增益。记录时若把输入截点和输出截点混用，数字可能相差十几dB，比较器件会得出完全相反的结论。

双音间隔会影响匹配网络、偏置去耦和记忆效应。窄间隔与宽间隔得到的IM3不一定相同，测试条件应贴近系统占用带宽。

频谱仪输入衰减过小会让仪器前端自己产生三阶互调，衰减过大又抬高噪声底。改变衰减并观察产物是否保持，是排除仪器失真的常用方法。

功放输出端反射会改变负载线，P1dB和IP3都会随之变化。测试线缆、衰减器和负载回波损耗需要纳入参考面与不确定度。

调制信号的峰均比使瞬时峰值可能提前进入压缩。单音指标优秀，不代表宽带调制下EVM和ACLR一定满足要求，还需做真实波形验证。

三阶互调的两个产物不一定完全对称。匹配网络、偏置记忆效应和测试链频响会让上下边带幅度不同，这种不对称本身也是排查线索。

从两音结果计算OIP3时，应使用每个基波音调与对应三阶产物的功率差，并确认所有读数位于线性斜率区。接近压缩后继续外推会失真。

噪声底太高时，低输入功率下的IM3读数会被噪声抬起；输入太高又进入压缩。应选中间一段验证基波约1dB/dB、IM3约3dB/dB的趋势。

级联系统的总线性度由各级增益和截点共同决定。前级增益过高会把后级更早推入非线性，即使单个器件OIP3看起来很高，系统仍可能不足。

测试报告应把P1dB、OIP3、增益和工作电流放在同一工况下。偏置改变可能提高线性度却增加功耗，最终选择要回到系统效率与散热约束。

若规格书只给典型OIP3，还要确认测试频点、供电、静态电流和音调间隔是否与应用一致。脱离这些条件，单个截点数字没有足够可比性。

结论

P1dB还没到，三阶互调已经出现，是功放非线性的正常结果。一个看增益压缩，一个看三阶增长，不能互相替代。

做线性度评估时，先根据系统真正怕的是输出压缩、邻道泄漏还是EVM，再选P1dB、IP3和调制信号测试组合。
