焊盘与大面积铜皮实心直连时，热量会迅速扩散到整片铜面，焊点更难同时达到合适温度。热焊盘用几条受控辐条连接铜皮，核心作用是限制导热路径，让焊接窗口更容易控制。

有些焊盘在原理图上连接正确，DRC也没有报错，但手焊时总觉得吃锡慢，回流后还可能出现局部润湿不足。把同一器件换到没有大铜皮的位置，现象又轻了。

本文只解释一个问题：为什么焊盘直接连着整片铜，反而会让焊接更困难。

先看连接图形，不要只看网络名

图 1  热焊盘通过辐条与铜皮连接

热焊盘也叫Thermal Relief。它不是断开焊盘，而是在焊盘和大铜面之间保留几条窄铜辐条。电气网络仍然连通，只是热量不再从整个圆周同时涌向铜皮。

如果用实心连接，焊盘周围几乎都是宽铜。烙铁或回流焊提供的热量会快速分散，焊盘升温速度就可能落后于普通小焊盘。

铜面越大，热量越容易被带走

铜的导热能力很强。连接路径越宽、铜面积越大，焊盘就越像接在一块散热片上。此时继续加热虽然可能让焊锡融化，却也会把更多热量传到周围板材和器件。

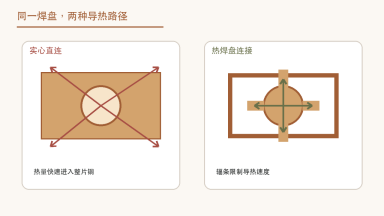

图 2  实心连接与热焊盘的导热路径对比

热焊盘把导热通道收窄后，焊盘更容易先进入可焊温度范围。它解决的是焊接过程中的热平衡，不是用一个图形替代所有工艺判断。

辐条也不能越细越好

· 焊接需求：辐条过宽，散热仍然太快。

· 载流需求：辐条过窄，电源或地焊盘的电流通道可能不足。

· 制造能力：辐条宽度、间隙和阻焊开窗要与板厂及装配工艺匹配。

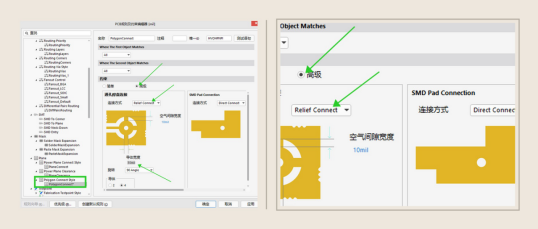

图 3  PolygonConnect中可设置花焊盘连接与导体宽度

因此，连接方式只是入口。真正要评审的是辐条数量、宽度、铜厚、持续电流和焊接方式能否同时满足。

改板时只做这一次对照

图 4  热焊盘辐条同时承担电流与导热路径

1. 找出直接连大铜面的难焊焊盘，确认它现在是实心连接还是热焊盘连接。

2. 选一个同类焊盘改为热焊盘，其余铜厚、开窗和焊接条件保持不变。

3. 比较两者的润湿、返修加热时间和焊点外观，再核对辐条的载流余量。

最后把电流能力补回评审

热焊盘改善的是局部升温条件，辐条仍是电流通道。对于电源、地或大电流焊盘，完成焊接对照后，还要按铜厚、辐条宽度和持续电流复核压降与温升。

工程判断：大铜面焊盘难焊时，先检查导热路径。热焊盘的价值是把焊接热量留在焊点附近，但辐条仍要满足电流和制造要求。

把焊接和载流放在同一张图上

大铜面焊盘既要看网络，也要看导热路径。

你用的是实心连接还是热焊盘，辐条宽度按什么确定？

同板只有部分大铜面焊盘难焊时，先对比连接方式、辐条宽度和铜面积。
