带通滤波器让目标频带通过，并衰减其余频率。它放在天线、混频器或功放前后时，守护的是不同级的输入和输出边界：不让带外能量进入敏感或非线性级，也不让本级产生的带外成分继续传播。

打开一张射频收发机框图，常会看到RF BPF、IF BPF一前一后出现。初学者容易把它们当成重复器件，觉得保留一只就够了。

本文只解释一个判断：为什么同样叫带通滤波器，放在不同位置仍各有任务。

先用一条曲线理解带通

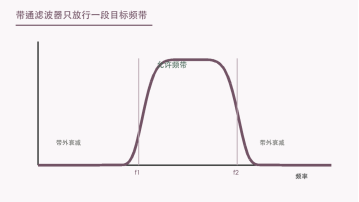

图 1  带通滤波器的允许频带与带外衰减

带通滤波器不会识别协议，它只按频率工作。处在通带内的成分较容易通过，低于和高于目标频带的成分会被衰减。

链路位置决定它在保护谁

天线后的RF BPF先限制进入接收机的频带，减少强带外信号压到低噪声放大器或混频器。混频后的IF BPF再从多个频率产物中保留目标中频。

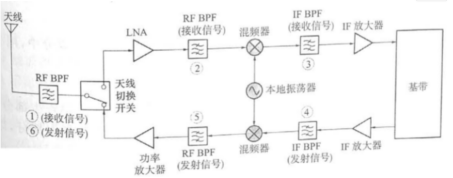

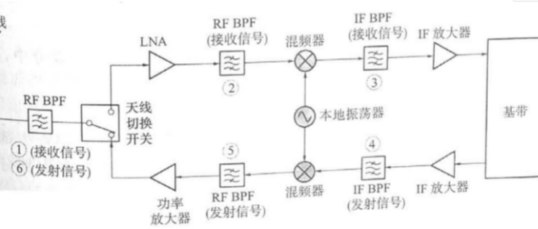

图 2  收发链路中RF BPF与IF BPF分布在不同级间

它们的名字相似，但前后级对象不同，所以中心频率、带宽、损耗和功率要求也可能不同。

混频器会让频谱变得更拥挤

· 混频前：先限制哪些RF信号可以进入非线性级。

· 混频后：从和频、差频及其他产物中保留目标IF。

· 再次上变频后：限制目标RF以外的镜像和杂散继续向后级传播。

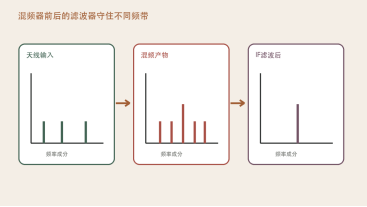

图 3  混频前后频率成分与IF筛选关系

所以一只滤波器无法替所有级定义频带。每经过一次频率转换，链路所关心的中心频率和带宽就可能改变。

功放之后还要守住发射边界

功放属于非线性级，输出除了目标信号，还可能带有谐波或其他带外成分。功放后的RF BPF负责在天线前再次限定允许发射的频带。

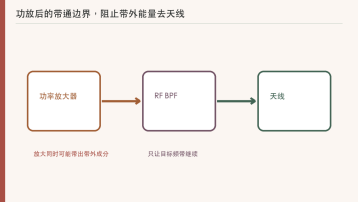

图 4  功放后带通滤波器限制带外能量去天线

工程判断：射频链路中的多只带通滤波器并不重复。它们分别在不同级间定义允许频带，阻止带外能量进入或离开关键级。

沿信号方向给每只BPF写任务

看射频框图时，不要只统计有几只滤波器。沿着信号方向写下它前后是什么器件、中心频率是什么、要拦截哪类带外成分。

你的链路中，哪一只BPF位于混频器前，哪一只位于功放后？它们各自在保护哪一级？

复核射频链路时，可以给每只BPF标出前级、后级、通带和要抑制的带外来源。
