PTC自恢复保险丝在过流时会自热，温度越过转折点后电阻迅速增大，把故障电流压低。动作后的电路仍可能存在电压和残余电流，这正是高阻限流的结果，不等于器件没有保护。

维修时常见一个疑问：自恢复保险丝已经很烫，负载也停了，可万用表仍能测到电压，电流表也不是零。有人因此把它当成失效器件。

本文只解释一个点：PTC动作后为什么还会有电流。

关键变化发生在电阻，不是触点

图 1  PTC电阻在转折温度附近快速上升

PTC是正温度系数热敏电阻，意思是温度上升时电阻会增大。正常电流下它保持较低电阻，故障电流持续后，自身发热把它推入高阻区。

动作后的新状态仍是一条闭合回路

一次性保险丝靠熔断形成开路。PTC没有把导体烧断，而是把串联电阻变得很大。只要电源还在，回路里就可能保留一股较小电流。

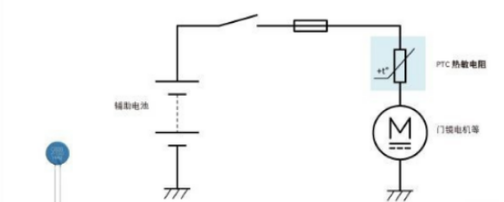

图 2  PTC可串入电源或电机回路限制故障电流

这股残余电流与电源电压、PTC热态电阻和负载状态有关。万用表输入阻抗很高，哪怕电流很小，也可能测到接近电源的电压。

保护成立，要看电流降到哪里

图 3  PTC由冷态低阻转为热态高阻限流

· 冷态电阻：正常工作时会造成多少压降和功耗。

· 保持电流：在目标环境温度下，正常电流能否长期通过。

· 动作电流：故障电流达到什么条件后进入高阻区。

· 残余电流：热态下是否已经降到负载和线路可承受范围。

故障被移除、供电断开或电流足够小后，PTC才能冷却并逐步回到低阻态。一直带电测试，可能让它持续自热，看起来像“怎么也恢复不了”。

图 4  PTC用于电机堵转过流保护的连接示例

1. 断开负载，确认导致过流的短路、堵转或异常已经消失。

2. 等待器件冷却，再测冷态电阻并与正常样品比较。

3. 重新带载时同时看压降与电流，确认没有再次进入热态。

工程判断：PTC动作后仍有电流是高阻限流的正常特征。验收保护效果，要看故障电流是否被限制到安全范围，而不是只看有没有完全断开。

别用一次性保险丝的思路判断PTC

看到动作后的电压和小电流，先别急着判坏。把电源、热态电阻和负载连起来，才能解释这个测量结果。

你的故障现场中，PTC动作后的残余电流是多少？它是否已经低于负载能持续承受的边界？

判断PTC是否合适时，优先记录环境温度、正常电流、故障电流和动作后的残余电流。
