电源的正常去回电流大小接近、方向相反，在共模电感磁芯中产生的磁通会相互抵消；共模噪声在两根线上同向流动，磁通反而相加。因此同一器件能让正常电流通过，同时提高共模路径阻抗。

共模电感看起来像把两根电源线都绕进了同一个磁芯。初学者常担心：电感不是会阻碍电流变化吗，为什么正常供电还能通过？

本文只看一件事：两根线上的电流方向，如何决定磁芯总磁通。

正常电流是一去一回

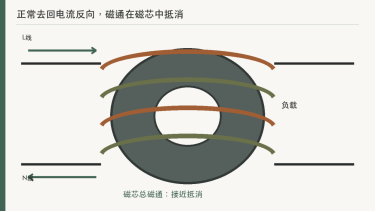

图 1  差模去回电流在磁芯中的磁通接近抵消

负载工作时，一根线把电流送出去，另一根线把电流带回来。两股电流大小接近、方向相反，绕组在磁芯里产生的磁通也相反。

磁通接近抵消后，磁芯不会因为正常去回电流承受很大的净激励，所以器件不会像把单根线绕在普通电感上那样明显阻碍正常电流。

共模噪声在两根线上同向走

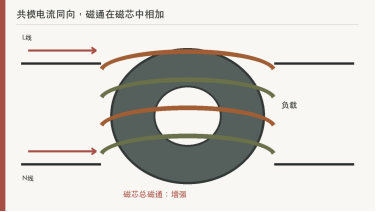

图 2  共模电流同向时磁通在磁芯中相加

共模电流是相对机壳、地或其他寄生路径同向流动的噪声。两根线上的共模分量方向相同，绕组产生的磁通就会相加，共模电感对这股电流呈现更高阻抗。

滤波器位置必须对应真实回流路径

共模电感只能提高它所在路径的共模阻抗。如果噪声从器件旁边的寄生电容、屏蔽层或另一条线绕走，单纯换大电感并不能闭合问题。

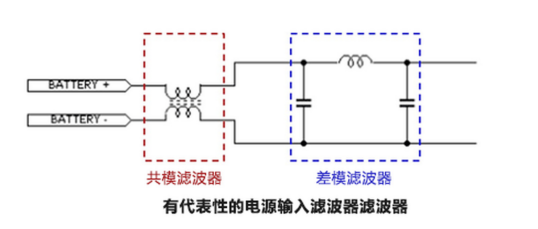

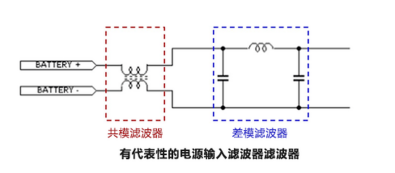

图 3  输入滤波器中共模与差模部分承担不同任务

所以看原理图时，要把两根线、磁芯和噪声回流边界画完整。只看器件标称感量，容易把共模问题和差模问题混在一起。

用电流方向检查接法

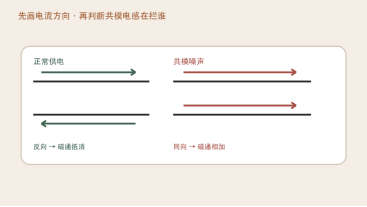

图 4  反向去回电流与同向共模电流的判断

先把正常供电和噪声分量分开画，才能知道磁芯里哪一组磁通应该抵消、哪一组应该相加。

再核对绕组与旁路边界

· 先标正常电流：确认一根去、一根回。

· 再标噪声电流：判断它是否相对同一参考同向流动。

· 核对绕组：确认两绕组的同名端和穿线方向符合预期。

· 检查旁路：确认共模电流没有从安装结构或寄生路径绕开器件。

工程判断：共模电感不明显阻碍正常电流，是因为正常去回电流的磁通抵消；它主要阻碍的是两线同向的共模分量。

先画箭头，再谈器件值

共模和差模不是器件名字，而是电流的运动方式。把两根线上的箭头画清楚，器件为什么有效才会变得直观。

你的滤波器两侧，共模电流真正参考的是保护地、机壳还是板内地？这条回路是否穿过了共模电感？

排查共模电感效果时，先画正常去回电流和共模噪声电流的方向，不要先从更换感量开始。
