复位逻辑只有一根线，不代表物理实现简单；一旦跨区域驱动大量寄存器，它就会变成长路由和拥塞源

RTL里一条reset连到很多always块，看起来比数据路径还简单，为什么布局布线后反而难收敛？因为综合看到的是逻辑关系，布局工具面对的是遍布芯片的实际负载。

一个复位节点要跨多个区域驱动成百上千个触发器，既要承担大电容，又要避开已经拥挤的布线资源。工具可能复制、插缓冲或绕行，结果就不再是RTL图里的“一根线”。

复位网络要按物理分布设计，而不是最后看到fanout警告才处理。

高扇出直接增加物理跨度

负载越多，通常分布越广。一个驱动点跨越多个区域，路由长度和分支数量都会增加。

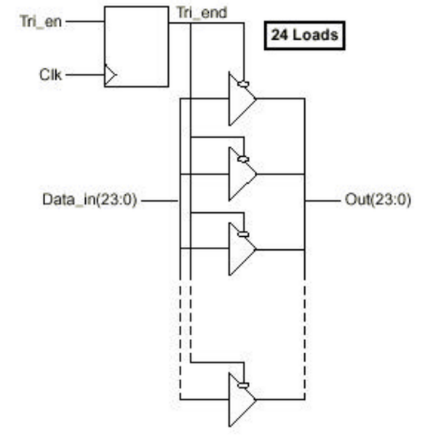

图1  单一控制节点直接驱动24个负载，分支和跨度都会增大

复位不一定出现在数据关键路径上，但它会占用布线资源，并影响与它相邻的时钟、控制和数据网络。拥塞严重时，原本容易收敛的路径也会被迫绕行。

先查看网表中的fanout，再打开物理视图看负载是否集中。只报一个总扇出数字，无法区分局部可控还是全芯片扩散。

综合工具可能自动复制高扇出驱动，但自动结果受布局、约束和优化等级影响。设计者仍要在报告中确认复制了什么、每个副本驱动哪些区域，以及修改RTL后该优化是否还存在。

fanout阈值没有适用于所有器件的固定数字。芯片规模、速度等级、布局密度和资源类型不同，同样的负载数可能产生完全不同的物理结果。

复制驱动能缩短路由，但要保持语义一致

资料给出的复制方式把24个负载拆成两组，每个本地寄存器只驱动12个负载。物理上更容易靠近各自区域，路由也更短。

复制不是简单多写一份逻辑。两个驱动必须在同一时钟关系下产生一致状态，约束和综合选项也要防止工具重新合并。

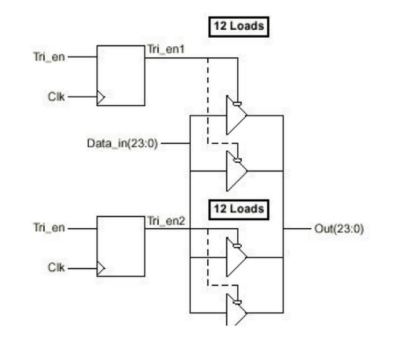

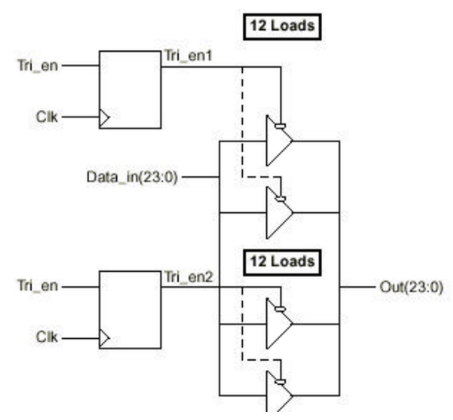

图2  复制后每个本地驱动只承担一部分负载

若复位需要异步拉低、同步释放，本地同步器和复制级的结构更要统一，避免各区域释放语义不同。

复位信号若跨越多个时钟域，不能只考虑物理扇出。各域释放时必须在本地时钟下获得确定关系，常见做法是异步拉低、同步释放，并把同步级放在对应时钟域内部。

复制节点后，调试可见性也会变化。片上逻辑分析仪触发的是哪个副本、各副本是否同拍，都应在验证计划里说明，避免调试时把局部信号当成全局状态。

全局资源适合全局控制，不适合滥用

FPGA通常有专用全局缓冲和分布网络，能以较小偏斜覆盖大范围负载。它们适合真正的全局时钟或控制，但数量有限，器件规则也不同。

把每个功能清零都塞进全局复位，会让设计失去局部性。许多流水寄存器可以依靠有效位、状态机初始化或局部使能恢复，不一定需要独立复位脚。

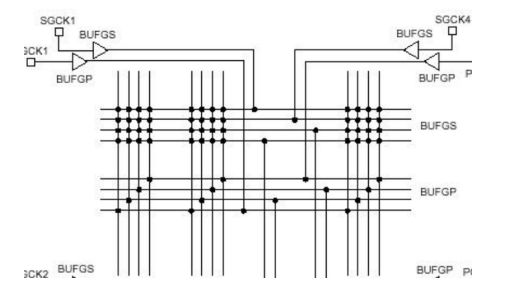

图3  专用全局缓冲网络可覆盖全芯片，但资源有限

先区分上电初始化、故障复位和模块级重新启动。语义不同，最合适的物理网络也不同。

减少复位负载有时比增强驱动更有效。数据通路寄存器若能通过有效位阻止无效数据传播，就不一定需要每个寄存器都接复位；这还能降低控制网络负载并给布局工具更多自由。

上电初值若由配置位保证，仿真模型和硬件启动行为也要一致。减少复位不是删除验证，而是把初始化责任明确交给器件资源和状态控制。

用报告验证，而不是等工具猜

检查高扇出报告、物理网络跨度、缓冲级和到达延时。若同一复位跨越多个拥塞区域，评估复制驱动或拆分局部复位。

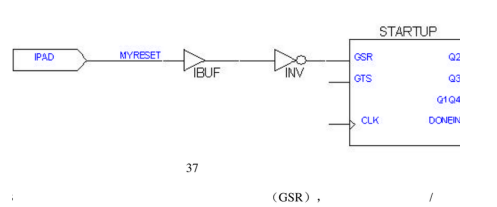

图4  全局复位资源从输入缓冲进入器件专用结构

约束中不要把复位路径一概设成false path后就不再观察。即使异步置位不做普通setup分析，释放仍要遵守器件和架构要求。

修改后对比拥塞、路由延时和受影响的关键路径。fanout下降只是一个信号，真正目标是物理连接变短、布局更稳定。

复制后的寄存器若被优化合并，可使用器件和工具支持的保留属性，但属性名称与副作用需要核对。过度禁止优化也可能妨碍合法的物理重构，应只约束真正需要保持的节点。

每次布局策略变化后重新检查复位网。物理复制和缓冲可能随布局改变，不能把一次成功实现的网络结构当作RTL永久保证。

结论

复位网的难点不在逻辑表达，而在它要覆盖多大区域、驱动多少负载，以及是否占用了合适的专用资源。

先让复位语义局部化，再选择全局资源或复制驱动。这样做比看到布局失败后不断加约束更可靠。

评审复位结构时，把功能恢复时间和时序收敛放在一起。复位树越复杂，验证成本越高；功能允许的情况下，简化状态恢复路径往往比堆叠缓冲和例外约束更可维护。

收敛后的设计应保留高扇出报告和物理截图，作为下一版比较基线。功能增加后复位负载往往悄悄增长，持续监控比等到布局失败再重构成本更低。
