二极管导通了，节点为何没钳在0.7V？

二极管导通了，节点为何没钳在0.7V？

二极管导通不是把节点锁死在0.7V；电流、温度、器件类型和回路寄生都会改变真实钳位电压

保护二极管已经导通，节点为什么还冲到0.9V甚至更高？如果把二极管当成一个固定0.7V的理想开关，这个现象看起来不合理；回到伏安曲线，它却是正常结果。

0.7V来自硅二极管在某些电流与温度条件下的经验近似。低电流时可能更低，大电流和脉冲条件下会更高，不同工艺和封装也不一样。

钳位设计要验证被保护节点的最大电压，而不是只确认二极管“亮起了正向电流”。

0.7V不是器件常数

二极管正向电流与结电压近似指数关系。电流每增加一段，结电压会继续上升，并不会停在0.7V。

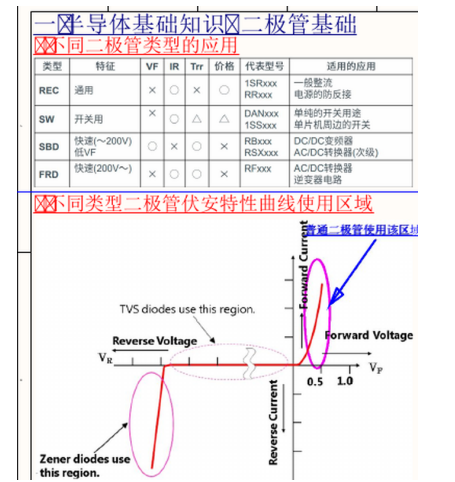

图1  不同二极管的正向、反向工作区并不相同

肖特基、普通整流管、快恢复管和ESD保护二极管的曲线不同。即使同一型号，温度变化也会移动VF-ID关系。

数据手册表格通常只给一个或几个测试点。设计脉冲钳位时，应查目标电流附近的曲线，并注意曲线对应的温度和脉冲条件。

温度带来的变化不只体现在结压。器件漏电、动态电阻和后级输入漏电都会变，持续高温下电源轨吸收能力也可能不同。低温与高温至少各验证一次，才能看清钳位最坏方向。

0.7V模型仍适合手算和快速判断，但它是起点而不是验收值。只要问题涉及绝对最大额定值、浪涌或高速边沿，就必须升级到曲线和回路模型。

动态电阻会把电流变成额外压降

在某个工作点附近，曲线斜率可等效为动态电阻。电流继续增加时，钳位电压可近似看成结电压加上电流乘动态电阻。

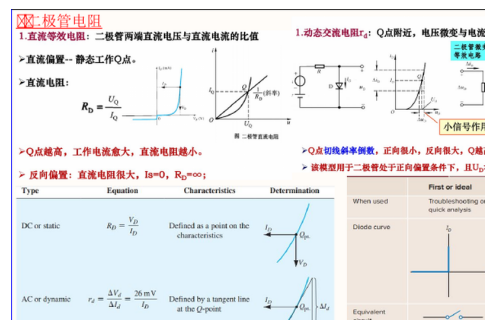

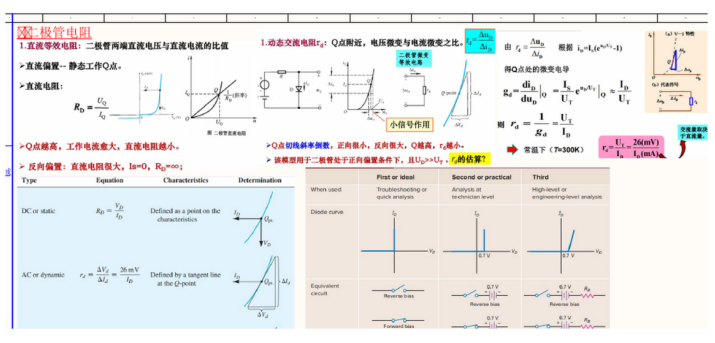

图2  工作点和切线斜率决定局部动态电阻

封装引线、走线和接地路径还带有电阻与电感。边沿很快时，L·di/dt产生的瞬态压降可能比直流VF变化更显眼。

因此，二极管两端电压和被保护节点电压并不一定相同。探头地线若跨过回流路径，也会把公共阻抗压降测进去。

示波器探头接法对钳位测量很敏感。长地线在快速脉冲下会引入额外电感，把本不存在于芯片引脚的尖峰显示出来。使用短接地弹簧或差分探头，并把测点放在被保护引脚附近。

动态电阻不是固定串联电阻，它随工作点变化。用两个相距较远的曲线点计算斜率，可能掩盖峰值附近的真实变化，应在目标电流附近取局部斜率。

源阻抗决定有多少电流冲进钳位支路

同样的输入电压，串联电阻不同，二极管电流和节点电压就不同。源阻抗很低时，二极管承担的脉冲电流更大，VF与回路压降一起上升。

钳位二极管不能代替限流。接口保护通常需要把串联阻抗、TVS或钳位器件、后级输入结构放在一起算。

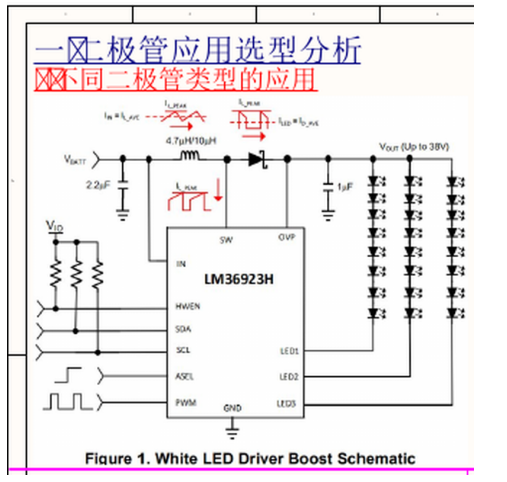

图3  升压与开关电路中，二极管电流由完整回路决定

若二极管接到电源轨，还要确认电源轨能否吸收这股电流。不能吸收时，电源本身可能被抬高，形成新的过压路径。

若钳位电流通过PCB地回到源端，地平面上的压降会抬高局部参考点。此时二极管两端看似正常，被保护芯片的引脚相对自身地却仍可能过压。电压测量必须以芯片地脚为参考。

电源钳位还可能触发芯片内部ESD二极管。外部器件若离引脚太远，内部通路可能先导通。外部钳位应靠近接口或被保护节点，并有清晰的泄流路径。

正确验证要同时看电压和电流

用两个测量通道观察被保护节点和二极管两端，再用分流或电流探头获得支路电流。只有电压没有电流，无法在曲线上找到真实工作点。

测试应覆盖最坏输入、最高或最低温度和目标脉冲宽度。连续电流额定值不能直接替代短脉冲能力，反过来也一样。

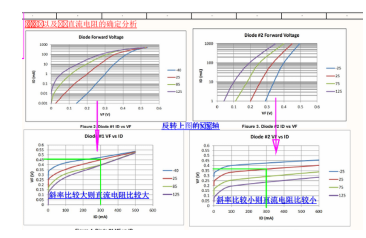

图4  VF随电流和温度变化，钳位点必须按目标工况读取

最后把实测最大节点电压与后级绝对最大额定值比较，并留出探头、器件公差和布局寄生的余量。

器件的浪涌额定值也带有脉宽和重复率条件。一次能承受的峰值，重复出现时可能因平均功耗和结温累积而失效。保护测试要覆盖实际重复频率，不只打一个孤立脉冲。

测试完成后要核对二极管自身温升和重复脉冲能量。节点电压压住了，不代表保护器件长期可靠；热累积同样可能让VF、漏电和寿命继续漂移。

结论

二极管已经导通，只能证明钳位支路开始分流，不能证明节点被固定在0.7V。

把VF-ID曲线、源阻抗和回路寄生放在一起，再用电压与电流同步测量，钳位设计才有闭环。

当目标门限很低时，可考虑使用专用低电容保护器件、肖特基钳位或有源钳位，但选择仍要同时看漏电、结电容、动态电阻和后级带宽，不能只比较标称钳位电压。

保护设计最终要回答两个问题：后级引脚承受的峰值是否安全，二极管和回路承担的能量是否可长期重复。两项都通过，才算钳位有效；只看到波形被削平，还不足以结束验证。记录脉冲宽度、重复率与温度，后续器件替代才有判断依据，复测也要使用相同测点。
