驻波已经很低，天线效率为何仍上不去？

驻波已经很低，天线效率为何仍上不去？

S11很好只能证明反射少；送进天线的功率是辐射出去，还是被导体、介质和外壳消耗，需要另外验证

VNA上的S11已经压得很低，为什么无线距离仍然不理想？这个现象并不矛盾。回波损耗回答的是“输入口有多少功率被反射回来”，而不是“有多少功率辐射到空间”。

功率进入天线后，可以变成辐射，也可以在铜箔、介质、附近金属和塑料中损耗。只把端口调到50Ω，无法保证后面的能量去向。

射频评估要把匹配效率和辐射效率分开，再看两者组成的总效率。

回波损耗只记录“回来多少”

天线与传输线不匹配时，部分入射功率被反射。S11或回波损耗可以表示这部分比例。

S11较低，说明在该参考面和测试状态下反射较少。它并不能区分其余功率是辐射还是损耗。

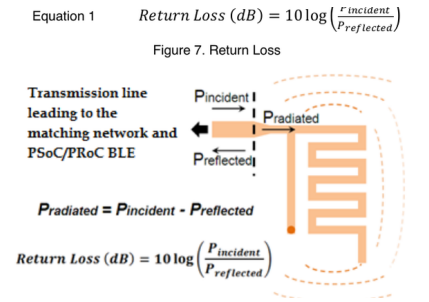

图1  入射功率中的反射部分由S11表示，辐射是另一个去向

测试电缆、转接和去嵌参考面还会影响S11，因此两次比较必须保持相同校准与装配。

总效率可理解为匹配效率与辐射效率的组合。因此S11从-5dB改善到-15dB可能带来明显收益，但S11已很好时继续追求更深谐振谷，收益可能很小。

从功率关系看，匹配效率可写成1-|Γ|²。S11为-10dB时，反射功率约为入射功率的10%，端口接受了约90%；但这90%仍可能一部分变成导体、介质或附近材料的热损耗。这个计算能说明为什么S11合格只是效率评估的一道门。

匹配网络元件本身也有Q值和寄生。串联电阻、低Q电感或不合适封装可能让端口好看，却把功率消耗在元件上。

匹配带宽不等于高效带宽

一条很深的S11谐振谷可能来自真正辐射，也可能来自损耗增加后的“看起来很好”。

天线附近的吸收材料、低品质因数结构或不合适的匹配电阻，都可能把反射压低，却没有提升辐射。

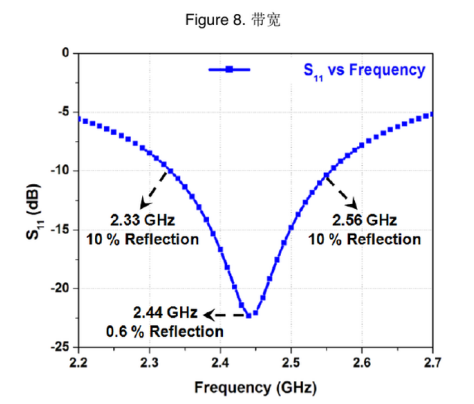

图2  S11带宽说明匹配范围，不能单独代表辐射效率

所以调试不能只追求最低点，还要看工作带内的总辐射功率或效率。

天线周边的净空区应同时覆盖所有铜层、器件、走线和机械金属。只清空顶层，内层地或背面线继续侵入，仍会强烈加载天线。

损耗增加有时会让谐振曲线变宽、谷底变浅或变得更平滑，看上去似乎“带宽更好”。若同时测得总辐射效率下降，这种宽带并不是有效辐射能力提升。调试记录应把S11曲线和空间效率结果成对保存。

天线净空区附近的塑料厚度、卡扣和喷涂材料都可能改变介质加载。结构定版后再调天线，通常比裸板阶段追求极深S11更有效。

接地层是天线的一部分

对常见的PCB单极子变形天线，接地层并不是一个无限大、只提供0V的理想节点，它参与辐射和回流。

接地层大小改变会改变天线的有效电长度和输入阻抗，谐振频率也会移动。

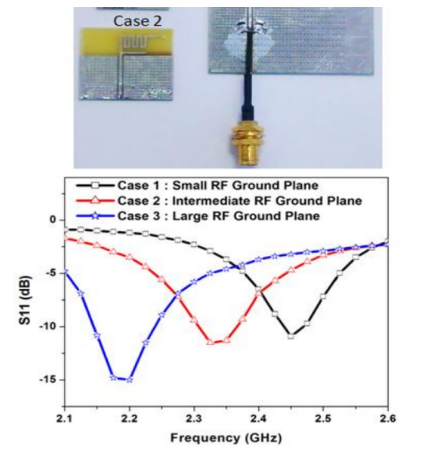

图3  接地层尺寸变化会让S11谐振位置明显移动

在开发板上调好的天线，换到小尺寸产品上如果接地尺寸不同，不能期望它继续保持原状态。

调试时每次只改一个变量：匹配元件、天线长度、接地尺寸或外壳距离。同时改多项即使S11变好，也很难知道效率是否真正改善。

整机接地和线缆可能参与形成新的辐射模式。USB线、电池连接线或调试同轴线的位置变化，既可能改善某个方向的场，也可能让测试重复性变差。做对比时应固定线缆走向，并通过铁氧体、吸波夹具或无线测试方案检查线缆贡献。

方向图若出现明显零点，单一方向的距离测试可能给出过悲观结论。整机姿态和极化变化要纳入对比，不能只测一个角度。

外壳和线缆必须在最终装配状态下调试

塑料外壳靠近天线时，它的介电常数会增加有效电容，常见结果是谐振频率下移。

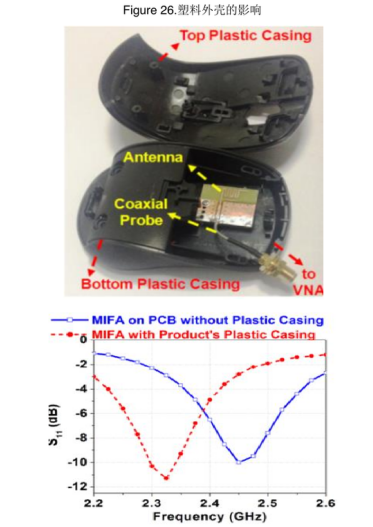

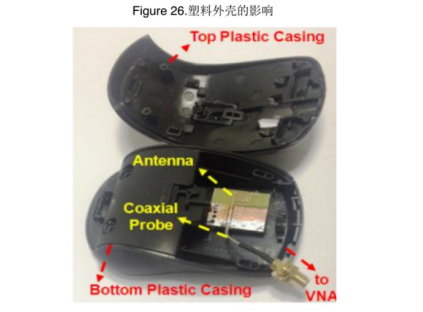

图4  塑料外壳会改变谐振频率，整机状态必须重新调试

电池、屏幕、螺钉、人手和调试同轴线也会改变电场和回流，甚至把测试线变成额外辐射体。

正确顺序是先完成天线净空、接地和整机结构，再在最终外壳中调匹配，并用空间测试确认效率。

距离测试会受对端设备、信道、姿态和环境多径影响。用它做快速相对比较可以，若要定量评估天线效率，还需要可控的空间测试方法。

VNA校准面应尽量靠近天线馈点，转接线和焊点保持一致。空间测试则要固定姿态、极化、频点和发射功率。若裸板与整机只能在不同夹具下测量，至少保留一块参考样机贯穿全流程，避免把测试系统差异误判为天线变化。

工程记录应同时保存裸板、装壳、握持和接线状态。状态标注清楚后，谐振偏移与效率变化才有可追溯的解释。匹配网络每次改值也要记录器件封装、测量参考面和整机状态，避免把不同条件下的两条S11曲线当成同一次优化结果。记录必须可复现。

结论

驻波低是好事，但它只完成了“把功率送进天线口”这一步。功率是否真正辐射，还要看损耗、接地、净空和外壳。

把VNA测试和总辐射功率或距离测试放在同一装配状态下，才能分清是匹配问题，还是效率问题。
