频谱超标，如何先分清共模还是差模？

频谱超标，如何先分清共模还是差模？

频谱只告诉你哪里超标，共模/差模分离才告诉你该动X电容、Y电容还是共模电感

传导测试在300kHz附近超标，工程师先加大X电容，曲线几乎没动；再换更大的共模电感，低频好了一点，高频又冒出新峰。整改越做越乱，往往不是器件不够大，而是没有先判断噪声以什么模式流回去。

LISN端看到的是线缆上的总噪声，里面同时包含共模和差模。两者可以落在相近频段，但回路、阻抗和有效器件并不相同。

先分模式，再改器件。这一步能把“试电容、换电感”的盲试，变成针对某条电流路径的验证。

差模电流在L和N之间闭合

差模噪声通常来自开关电流脉动，它从一根电源线流入，经电源输入网络后从另一根线返回。两条线上电流方向相反。

X电容跨接L与N，为差模高频电流提供就近回路；差模电感则直接串在主电流路径中。它们对共模路径的作用有限。

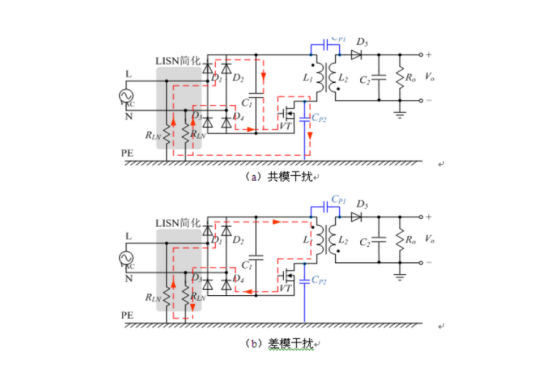

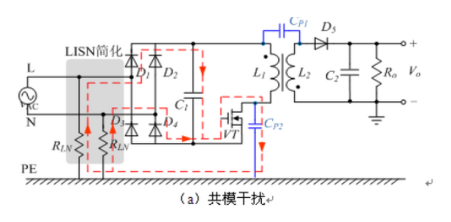

图1  共模电流经寄生电容和保护地回流

如果分离结果显示差模已经很低，继续加大X电容可能只增加浪涌和无功电流，不会让主导的共模峰值下降。

共模电流在两根线上同向流动

开关节点通过变压器寄生电容、散热器或机壳耦合到地后，电流可能同时沿L和N返回。此时两根线相对地呈同向噪声。

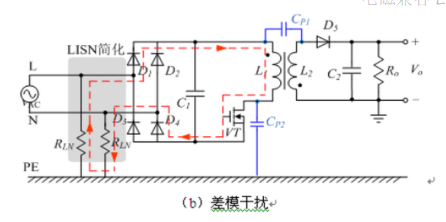

图2  差模电流主要在L与N之间形成闭合回路

共模电感利用同向电流产生叠加磁通，对共模呈较大阻抗；正常差模电流磁通互相抵消，因此不会轻易饱和。Y电容则为共模高频电流提供受控旁路。

Y电容受漏电流和安规限制，不能只为频谱无限加大。真正的整改还应减少原始耦合，比如降低开关节点面积、优化变压器屏蔽和回流路径。

同一频点，先做模式对比

把总传导、共模和差模曲线放在同一频率轴上，先看超标频点由哪条曲线主导，再判断是宽带抬升、开关谐波还是单个谐振峰。

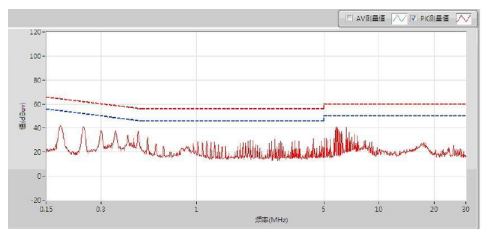

图3  调整X电容后传导频谱无明显改善，说明主导模式并非差模

资料中的案例显示，在共模主导时调整X电容，目标曲线没有明显改善。这个结果比“电容值够不够”更重要：它证明整改方向不对。

每次只改一个器件或一条路径，并保留改前、改后的三组曲线。若总噪声下降而分离曲线不符合预期，要检查测量夹具、接地和工况是否变化。

滤波器要与源阻抗和负载阻抗配合

即使模式判断正确，器件放在错误位置也可能无效。滤波器应靠近线缆入口，让高频电流在边界处闭合，避免滤波后导线再次拾取板内噪声。

共模电感的寄生电容会限制高频阻抗，X/Y电容的ESL也会产生自谐振。整改要覆盖目标频段，而不是只比较标称电感量和电容量。

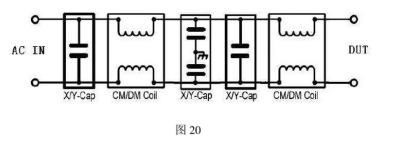

图4  X/Y电容与共模、差模电感各自承担不同噪声路径

最终复核包含频谱、器件温升、漏电流、启动浪涌和不同负载。频谱下降但带来安规或可靠性风险，不能算完成。

共模差模分离装置也有带宽和不平衡误差。夹具两条路径幅相不一致时，强差模会泄漏到共模读数，反之亦然。测试前应做直通和已知模式校验。

超标频点随负载移动，往往提示源阻抗、工作模式或开关频率发生变化。轻载跳脉冲、满载连续导通应分别测，不能把一个工况的主导模式推广到全部状态。

滤波器前后布线若靠得太近，输入噪声会通过电场或磁场直接跨过器件。原理图滤波级数再多，也会被PCB上的旁路耦合抵消。

共模电感两绕组的寄生电容和不平衡漏感分别影响高频共模与差模。选型时应结合阻抗曲线、自谐振和额定电流，而不只看一个mH数值。

整改完成后要重新测共模和差模。总频谱下降不能说明原路径被真正控制，也可能只是工作点变化；模式复测能确认方案是否具有可重复性。

电流探头夹住L和N两根线时，差模磁场会互相抵消，剩下的读数可用于观察共模趋势；分别测单根线再组合，也能辅助判断，但探头方向和幅相误差必须一致。

低频段差模常与输入电容充电脉冲相关，高频段共模常与开关节点dv/dt相关。这只是排查线索，不是结论，仍要用分离曲线和路径实验验证。

改变Y电容后共模下降，却可能把噪声电流转移到机壳或保护地。系统级测试要同时观察端口、机壳和线缆，避免一处变好、另一处变差。

共模电感漏感可提供一部分差模阻抗，但不能把它当作稳定可控的差模电感。不同批次与频率下漏感差异可能较大，关键差模指标应由独立器件承担。

整改记录建议固定四列：频点、主导模式、假设路径、验证动作。每次改动前先写预期哪条曲线下降，结果不符就回到路径，而不是继续随机堆料。

若没有专用分离设备，也可以用器件敏感性做辅助判断：小幅改变X电容只影响某段峰值，说明差模占比更高；改变Y电容或共模电感才明显变化，则更像共模。这个方法只能作线索，最终仍需测量确认。

结论

传导超标后的第一颗器件，不应该是随手拿来的电容，而应该是一张共模/差模判断。模式清楚，器件才有方向。

把超标频点、主导模式、回流路径和改动器件连成一条证据链，整改次数会明显减少，也更容易解释为什么这次修改有效。
